Situatie Tekening Maken: Het Visualiseren Van Complexe Situaties In Een Handomdraai

Wat is een situatietekening?

Een situatietekening is een gedetailleerde weergave van een specifieke locatie, waarop alle relevante elementen en objecten op schaal worden getekend. Deze tekening wordt gebruikt om een duidelijk beeld te krijgen van de situatie op een bepaald gebied, zoals een bouwterrein, een evenementenlocatie of een bestaand gebouw.

Een situatietekening kan zowel handmatig als digitaal worden gemaakt. Het belangrijkste doel van deze tekening is het visualiseren van de omgeving en het in kaart brengen van de verschillende objecten en elementen die van belang zijn voor een specifiek project of evenement. Hierdoor kunnen ontwerpers, architecten, aannemers en andere belanghebbenden beter begrijpen hoe de omgeving eruit zal zien en welke aanpassingen en maatregelen er nodig zijn.

Waarom is een situatietekening nodig?

Een situatietekening is essentieel bij veel bouw- en evenementenprojecten, omdat het een gedetailleerd overzicht biedt van de huidige situatie en alle relevante aspecten van een locatie. Het stelt professionals in staat om beter te plannen, coördineren en problemen op te lossen.

Voor bouwprojecten is een situatietekening bijvoorbeeld nodig bij het aanvragen van een omgevingsvergunning. De gemeente gebruikt deze tekening om de impact van het project op de omgeving te beoordelen en om te controleren of het voldoet aan de geldende regels en voorschriften. Het is een cruciaal document dat de basis legt voor het verkrijgen van de benodigde vergunningen.

Ook bij evenementen is een situatietekening noodzakelijk. Organisatoren kunnen met behulp van deze tekening de indeling van het evenemententerrein plannen, nooduitgangen aangeven, en de plaatsing van podia, stands en andere voorzieningen bepalen. Dit zorgt voor een gestroomlijnd en veilig verloop van het evenement.

Hoe maak je een situatietekening?

Het maken van een situatietekening kan zowel handmatig als met behulp van digitale tools worden gedaan. Hieronder volgen de stappen om een situatietekening handmatig te maken:

1. Verzamel de benodigde materialen, zoals een liniaal, potlood, gum, vellen tekenpapier en eventueel kleurpotloden.
2. Ga naar de locatie die je wilt tekenen en maak aantekeningen van de belangrijkste elementen, zoals gebouwen, wegen, bomen en andere objecten.
3. Meet de afstanden tussen de objecten nauwkeurig op met behulp van een meetlint of meetwiel.
4. Neem de gemeten afstanden over op het tekenpapier met behulp van een liniaal. Gebruik schaalverhoudingen om de juiste proporties te behouden.
5. Teken de objecten op de juiste plekken en geef ze duidelijk weer. Gebruik verschillende lijnen en kleuren om onderscheid te maken tussen verschillende elementen.
6. Voeg eventueel details toe, zoals straatnamen, borden, pijlen en andere relevante informatie.
7. Controleer of de tekening nauwkeurig en volledig is voordat je het definitieve ontwerp maakt.

Voor het maken van een situatietekening met behulp van digitale tools zijn er verschillende softwareprogramma’s beschikbaar. Deze programma’s bieden vaak geavanceerde functies zoals 3D-modellering, waarmee je een realistisch beeld van de locatie kunt creëren. Met behulp van deze programma’s kun je de tekening ook eenvoudig bijwerken en aanpassen.

Wat zijn de eisen van een situatietekening?

Een situatietekening moet aan bepaalde eisen voldoen om effectief te zijn en te voldoen aan de eisen van bouw- en evenementenvergunningen. Enkele van de belangrijkste eisen zijn:

– De tekening moet een duidelijk en nauwkeurig beeld geven van de locatie.
– Alle relevante objecten en elementen moeten op de tekening worden weergegeven.
– De schaal van de tekening moet worden vermeld.
– Eventuele maataanduidingen moeten aanwezig zijn.
– De tekening moet overzichtelijk en goed leesbaar zijn.
– Indien nodig moeten kleuren worden gebruikt om onderscheid te maken tussen verschillende objecten of elementen.
– Belangrijke details, zoals straatnamen, moeten worden opgenomen.

Het is belangrijk om te weten dat de exacte eisen kunnen variëren, afhankelijk van het specifieke project en de lokale regelgeving. Het is daarom raadzaam om vooraf contact op te nemen met de relevante instanties of een deskundige op het gebied van bouw- of evenementenvergunningen voor specifieke richtlijnen.

Welke informatie moet een situatietekening bevatten?

Een situatietekening moet de volgende informatie bevatten:

1. De schaal van de tekening. Dit geeft de verhouding weer tussen de werkelijke afmetingen van de locatie en de afmetingen op de tekening.
2. Een duidelijke indicatie van het noorden, zodat de tekening georiënteerd kan worden.
3. De locatie en afmetingen van bestaande objecten, zoals gebouwen, wegen, parkeerplaatsen, groenvoorzieningen en andere relevante elementen.
4. Eventuele toekomstige ontwikkelingen of aanpassingen die gepland zijn.
5. Maataanduidingen om de afstanden tussen verschillende objecten aan te geven.
6. Straatnamen en andere relevante details.
7. Een legenda om de gebruikte symbolen en kleuren te verduidelijken.

Daarnaast kan het nodig zijn om specifieke informatie op te nemen, afhankelijk van het doel van de tekening. Bijvoorbeeld, voor een bouwtekening kan het nodig zijn om de funderingen, leidingen en andere technische details weer te geven.

Tips voor het maken van een nauwkeurige situatietekening

Om een nauwkeurige situatietekening te maken, zijn hier enkele handige tips:

1. Zorg voor een goede voorbereiding. Verzamel alle benodigde materialen en informatie voordat je aan de tekening begint.
2. Meet alles zorgvuldig op. Gebruik een meetlint of meetwiel om de exacte afstanden tussen de objecten te bepalen.
3. Gebruik een geschikte schaalverhouding. Afhankelijk van de grootte van de tekening en de locatie, kies je een passende schaal om de tekening op schaal te maken.
4. Maak gebruik van professionele apparatuur indien mogelijk. Bijvoorbeeld een tekentafel, een precisieliniaal en een geschikte set tekenpotloden.
5. Houd de tekening overzichtelijk. Gebruik verschillende lijnen, kleuren en arceringen om onderscheid te maken tussen verschillende elementen op de tekening.
6. Maak regelmatig back-ups van je werk. Bewaar digitale kopieën van de tekening op meerdere locaties om te voorkomen dat je het werk verliest.

Het maken van een nauwkeurige situatietekening kan tijdrovend zijn, maar het is essentieel om ervoor te zorgen dat de tekening betrouwbaar en bruikbaar is.

Gebruik van digitale tools bij het maken van een situatietekening

Het gebruik van digitale tools biedt vele voordelen bij het maken van een situatietekening. Deze tools maken het mogelijk om snel en efficiënt te werken en bieden geavanceerde functies die het tekenproces vergemakkelijken.

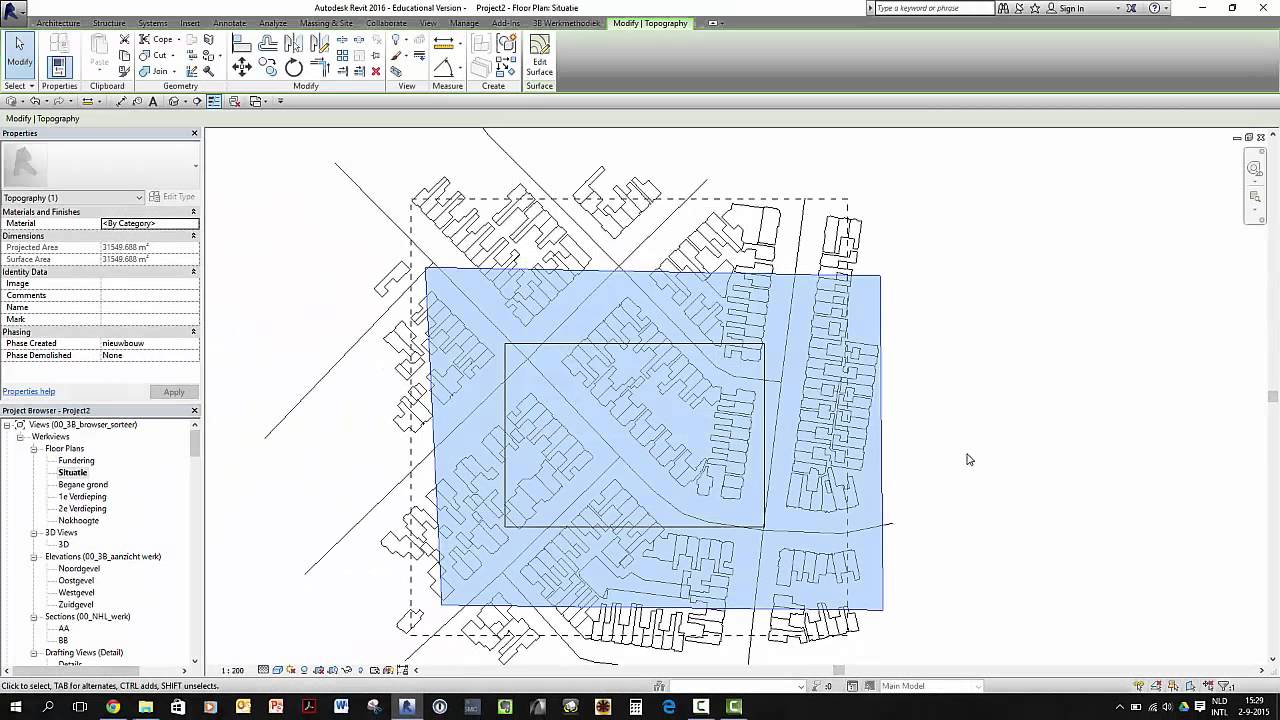

Met behulp van CAD (Computer-Aided Design) software kan een situatietekening digitaal worden gemaakt. Deze software biedt verschillende tools en functies om nauwkeurige en gedetailleerde tekeningen te maken. Het stelt je in staat om snel vormen en objecten te tekenen, afstanden nauwkeurig op te meten, en tekeningen eenvoudig aan te passen.

Bovendien bieden sommige CAD-softwareprogramma’s 3D-modelleringsmogelijkheden, waarmee je een realistische weergave van de locatie kunt maken. Dit kan nuttig zijn om een beter beeld te krijgen van hoe het project eruit zal zien en om eventuele problemen of conflicten vroegtijdig te identificeren.

Er zijn ook online platforms beschikbaar waarmee je een situatietekening digitaal kunt maken. Deze platforms bieden gebruiksvriendelijke interfaces en sjablonen om het tekenproces te vereenvoudigen. Hiermee kun je snel objecten en elementen toevoegen, kleuren en lijnen aanpassen, en de tekening eenvoudig delen met andere betrokkenen.

Het gebruik van digitale tools biedt ook het voordeel van gemakkelijke opslag en archivering. Digitale tekeningen kunnen worden opgeslagen op verschillende apparaten en in de cloud, waardoor je altijd toegang hebt tot de meest recente versie van de tekening.

Kortom, digitale tools maken het proces van het maken van een situatietekening efficiënter, nauwkeuriger en flexibeler.

FAQs

Wat is een situatietekening?

Een situatietekening is een gedetailleerde weergave van een specifieke locatie, waarop alle relevante elementen en objecten op schaal worden getekend. Het wordt gebruikt om de situatie op een bepaald gebied visueel weer te geven.

Waarom is een situatietekening nodig?

Een situatietekening is nodig om een duidelijk beeld te krijgen van de omgeving en alle relevante elementen op een locatie. Het wordt gebruikt bij bouwprojecten, evenementenplanning en andere projecten waarbij een goed begrip van de omgeving essentieel is.

Hoe maak je een situatietekening?

Een situatietekening kan handmatig worden gemaakt met behulp van papier, potlood en liniaal, of met behulp van digitale tekensoftware. Het vereist het verzamelen van de juiste informatie, het nauwkeurig opmeten en tekenen van objecten, en het toevoegen van relevante details.

Wat zijn de eisen van een situatietekening?

Een situatietekening moet duidelijk, nauwkeurig en goed leesbaar zijn. Het moet de schaal van de tekening vermelden, alle relevante objecten en elementen weergeven, maataanduidingen bevatten en eventuele kleuren correct gebruiken.

Welke informatie moet een situatietekening bevatten?

Een situatietekening moet de schaal van de tekening, de locatie en afmetingen van bestaande objecten, eventuele toekomstige ontwikkelingen, maataanduidingen, straatnamen en andere relevante details bevatten.

Zijn er digitale tools beschikbaar voor het maken van een situatietekening?

Ja, er zijn verschillende digitale tools beschikbaar zoals CAD-software en online platforms waarmee je een situatietekening digitaal kunt maken. Deze tools bieden geavanceerde functies en vereenvoudigen het tekenproces.

Zijn er specifieke regels voor het maken van een situatietekening voor een omgevingsvergunning?

Ja, de specifieke regels kunnen variëren, afhankelijk van het project en de lokale regelgeving. Het is raadzaam om vooraf contact op te nemen met de relevantie instanties voor specifieke richtlijnen.

Een situatietekening is een tekening van een terrein met daarop aanwezige bebouwing. Hierbij wordt duidelijk hoe en waar gebouwen op de kavel staan. Ook aangelegen delen zoals de wegen, sloten en aanliggende bebouwing worden hierbij verwerkt. Soms wordt dit duidelijker gemaakt door het gebruik van kleuren.Voordat de gemeente een omgevingsvergunning kan verlenen, dienen er diverse stukken aan de gemeente te worden overhandigd. Het gaat onder andere om diverse bouwtekeningen, een EPC berekening, constructieberekeningen, een ventilatieberekening en een daglichtberekening.
